LDL-SM全自動刷式過濾器由電機減速機、濾殼、濾網、刮刷組合式清洗系統、PLC控制器和電動排污閥等部件組成。原料介質通過進料口進入過濾器內,從內到外，經過濾網間隙過濾,過濾后的原料由上而下流向下部的出料口，大于濾網間的雜質被截留下來,濾網組件運行一定的時間后,濾網間隙被雜質堵塞,壓差達到預先設定值的時候,PLC監測到信號并發出指

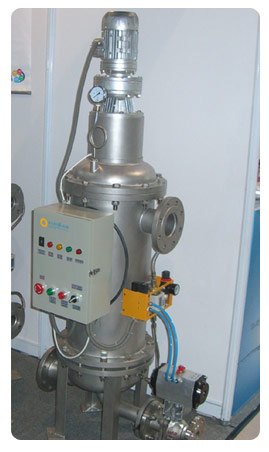

LDL-SM全自動刷式過濾器結構與工作原理
LDL-SM全自動刷式過濾器由電機減速機、濾殼、濾網、刮刷組合式清洗系統、PLC控制器和電動排污閥等部件組成。原料介質通過進料口進入過濾器內,從內到外，經過濾網間隙過濾,過濾后的原料由上而下流向下部的出料口，大于濾網間的雜質被截留下來,濾網組件運行一定的時間后,濾網間隙被雜質堵塞,壓差達到預先設定值的時候,PLC監測到信號并發出指令,由減速電機帶動旋轉刮刀,自動清洗附著在濾網上之污垢,保持濾網過濾功能,濾網間隙的暢通； 過濾器底部的雜質增多時,只要打開底部的排渣伐,雜質便順利排放,使系統壓力保持正常。刮刀式
自清洗過濾器刮刀布局合理,刮除角度最優化, 在減速電機的帶動下,轉動的刮刀把過濾間隙中的雜質及時地刮掉, 免除除拆洗濾網的麻煩,保持原料暢通無阻過濾。刮刀系統由定片、PTFE刮刀刷式組合清洗和彈簧組成的
自清洗過濾器，彈簧壓力補償選擇合理，最大限度減少對濾網的磨損。
LDL-SM全自動刷式過濾器設計特點
1) 采用全自動在線連續過濾，滿足工藝自動化操作要求；
2) 系統采用電動驅動：利用減速機驅動旋轉刮刷式清洗系統，自動清除附在濾網上的雜質，保持濾網過濾功能；
3) PLC控制功能：壓差清洗、定時清洗、手動清洗；且壓差 優先，并可與中央控制室連接；
4) 經實際驗證，過濾效果特佳，濾網采用不銹鋼楔型濾網，清洗干凈，不易磨損；
5) 在許多領域替代傳統的袋式過濾器，藍式過濾器，濾芯式過濾器，振動篩過濾器，板框式過濾器，帶式過濾器等等
LDL-SM全自動刷式過濾器應用范圍
1) 工業循環水：鋼鐵工業高爐/軋機/連鑄機等循環水、冷凝水、冷卻水
2) 原水過濾：海水淡化、江河水、地表水、進廠水域處理
3) 環保工程：袋式、芯式、UF、RO膜等設備的前置過濾
4) 造紙工業：原水、白水過濾、保護噴嘴
5) 中央空調系統、是由化工、汽車制造等過濾
LDL-SM全自動刷式過濾器規格型號
|
產品型號 |
A |
B |
C |
D |
進出口徑（mm） |
排污口尺寸（mm） |
流量
(m3/h） |
|
LDL-SM219-CS/304-DN50PN1.0
|
1500 |
450 |
530 |
219 |
DN50法蘭 |
DN25法蘭 |
30 |
|
LDL-SM350-CS/304-DN100PN1.0 |
1530 |
510 |
500 |
350 |
DN100法蘭 |
DN25法蘭 |
50 |
|
LDL-SM450-CS/304-DN150PN1.0 |
1800 |
550 |
500 |
450 |
DN150法蘭 |
DN50法蘭 |
100 |
|
LDL-SM550-CS/304-DN200PN1.0 |
1900 |
625 |
500 |
550 |
DN200法蘭 |
DN50法蘭 |
125 |
|
LDL-SM650-CS/304-DN250PN1.0 |
2000 |
680 |
500 |
650 |
DN250法蘭 |
DN50法蘭 |
150 |
|
LDL-SM750-CS/304-DN300PN1.0 |
2200 |
740 |
500 |
750 |
DN300法蘭 |
DN50法蘭 |
180 |
